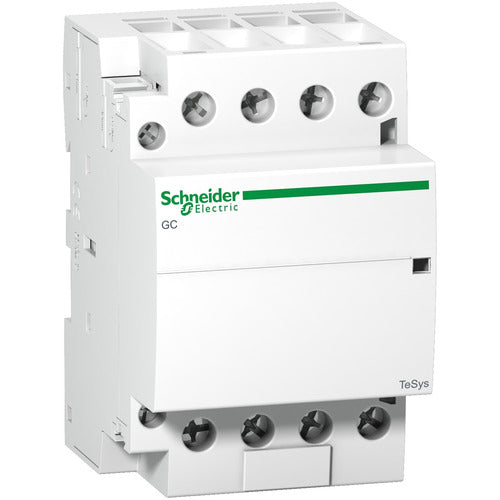

Modularer Schütz TeSys GC40 40 A 4-polig 220–240 V AC Schneider Electric

Der modulare Schütz TeSys GC40 von Schneider Electric verfügt über vier Schließerkontakte und eine Spule für 220–240 V AC. Er ist für das Schalten und Steuern von elektrischen Lasten in modularen Schalttafeln und Gehäusen vorgesehen.

Technische Daten

• Baureihe: TeSys GC
• Gerätekurzbezeichnung: GC40
• 4-polige Ausführung mit 4 Schließerkontakten
• Bemessungsbetriebsstrom: 40 A bei AC-7A
• Bemessungsbetriebsstrom: 15 A bei AC-7B
• Bemessungsbetriebsspannung Ue: bis 250 V AC
• Spulenspannung: 220–240 V AC bei 50 Hz
• Konventioneller thermischer Strom Ith: 40 A bei bis zu 50 °C
• Bemessungsisolationsspannung Ui: 500 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV

Montage und Ausführung

• Montage auf DIN-Schiene oder durch Schraubbefestigung
• Schraubanschlüsse
• Schutzart IP20 an den Klemmen
• Kompakte Bauform

Lebensdauer und Einsatzbereiche

• Elektrische Lebensdauer: 100.000 Schaltzyklen
• Gebrauchskategorien: AC-7A und AC-7B
• Betriebstemperatur: −5 bis +50 °C
• Geeignet für Motorsteuerungen, Heizungen und Beleuchtungsanlagen
