Treppenlicht-Zeitschalter ELPA 8 230 V DIN-Schiene 3-/4-Leiter THEBEN

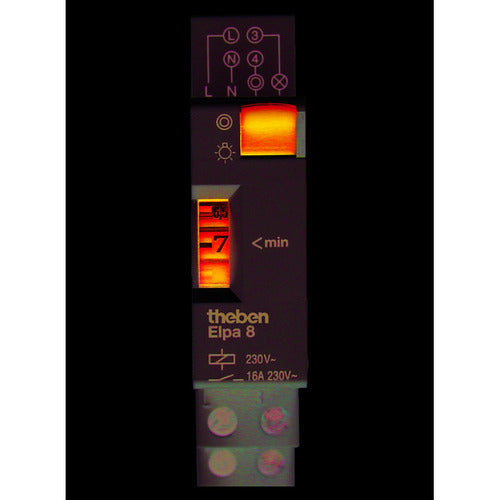

Der elektromechanische Treppenlicht-Zeitschalter ELPA 8 von THEBEN schaltet die Beleuchtung in Treppenhäusern und vergleichbaren Bereichen zeitgesteuert über Taster. Das Gerät ist für die Montage auf einer DIN-Schiene vorgesehen und unterstützt einen 3- oder 4-Leiter-Anschluss.

Anschluss und Funktionen

• Geeignet für 3- oder 4-Leiter-Anschluss
• 4-Leiter-Anschluss mit Anschlussmöglichkeit für eine Bodenbeleuchtung
• Einstellbare Nachlaufzeit von 1 bis 7 Minuten
• Nachschaltbar nach 30 Sekunden
• Kippschalter für Dauerlicht
• Beleuchtete Taster mit Glimmlampen bis 50 mA
• Schaltausgang nicht potenzialfrei, 230 V

Technische Daten

• Betriebsspannung: 230 V AC
• Frequenz: 50 Hz
• Montageart: DIN-Schiene
• Breite: 1 Teilungseinheit
• Kontaktart: 1 Schließer
• Schaltleistung: 16 A bei 230 V AC, cos φ = 1
• Schaltleistung: 6 AX bei 230 V AC, cos φ = 0,3
• Maximale Verlustleistung: 0,7 W
• Schutzart: IP20
• Schutzklasse: II
• Prüfzeichen: VDE
• Umgebungstemperatur: −10 °C bis 50 °C

Lastdaten

• Glüh- und Halogenlampenlast: 2300 W
• Leuchtstofflampenlast bei Duo-Schaltung: 2300 VA
• Leuchtstofflampenlast parallelkompensiert: 1300 VA bei 70 µF
• Kompaktleuchtstofflampen: 150 W
• LED-Lampen unter 2 W: 30 W
• LED-Lampen von 2 bis 8 W: 300 W
• LED-Lampen über 8 W: 300 W
• Leuchtstofflampen mit elektronischem Vorschaltgerät: 600 W

Hinweise zur Verwendung

Der 3-Leiter-Anschluss ist laut Hersteller für Neuanlagen nicht mehr zulässig. Das Gehäuse und die Isolierung bestehen aus hochtemperaturbeständigem, selbstverlöschendem Thermoplast.
