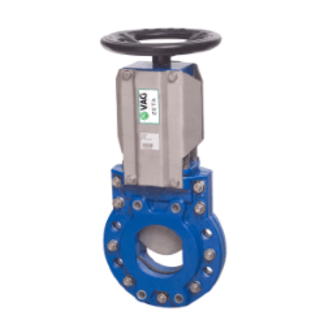

VAG ZETA Plattenschieber DN 100 PN 10 mit Handrad

Der VAG ZETA Plattenschieber mit Handrad dient zum Absperren von Abwasserleitungen und Rohrleitungen. Die vollflanschige Armatur ist für beide Durchflussrichtungen dicht und verfügt über einen freien Strömungsdurchgang.

Technische Eigenschaften

• Nennweite DN 100
• Nenndruck PN 10
• Betätigung mit Handrad
• Vollflanschbauweise als Zwischenflansch- und Endarmatur
• Nichtsteigende Spindel
• Beidseitig angeordnetes Abstreifersystem
• Im eingebauten Zustand nachstell- und austauschbare horizontale Dichtung

Werkstoffe und Anschlüsse

• Flanschanschluss nach EN 1092-2, PN 10
• Baulänge nach EN 558, Grundreihe 20 beziehungsweise DIN 3202/K1
• Gehäuseteile, Lagerplatte und Druckstück aus Gusseisen EN-GJL-250 (GG25)
• Schieberplatte aus Edelstahl 1.4571
• U-Bügel- und horizontale Dichtung aus Elastomer NBR
• Epoxidbeschichtete Gussteile
• Spindel aus Edelstahl 1.4021 und Spindelmutter aus Messing

Einsatzbereich

Geeignet für Abwasseranwendungen in kommunalen Abwasseranlagen, Industrieanlagen, Kraftwerken und vergleichbaren Rohrleitungssystemen.
