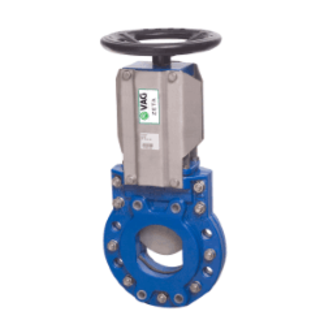

VAG ZETA Plattenschieber DN 125 PN 10 mit Handrad GG25

Der VAG ZETA Plattenschieber ist für die Absperrung von Abwasserleitungen und den Einsatz in Abwasseranlagen vorgesehen. Die Ausführung mit Handrad verfügt über eine beidseitige Dichtheit und einen freien Durchgang.

Technische Eigenschaften

• Weichdichtender Plattenschieber mit Handrad
• Nenndruck PN 10
• Zulässiger Betriebsdruck 10 bar
• Flanschanschluss nach EN 1092-2, PN 10
• Baulänge nach EN 558, Grundreihe 20 beziehungsweise DIN 3202/K1
• Vollflanschbauweise als Zwischenflansch- oder Endarmatur
• Beidseitig dichtend
• Freier Durchgang
• Nicht steigende Spindel

Materialien und Ausführung

• Gehäuse, Lagerplatte und Druckstück aus Gusseisen GG25 beziehungsweise EN-GJL-250
• Gussteile mit Epoxid-Beschichtung
• Schieberplatte aus Edelstahl 1.4571
• U-Bügeldichtung und Querdichtung aus Elastomer NBR
• Spindel aus Edelstahl 1.4021
• Spindelmutter aus Messing

Funktion und Einsatz

• Integrierte Schaberprofile zur Reinigung der Schieberplatte
• Querdichtung während des Betriebs nachstellbar
• Querdichtung ohne Ausbau aus der Rohrleitung austauschbar
• Für Abwasserleitungen, Abwasseranlagen, Schächte und industrielle Anlagen geeignet
• Bei Endmontage unter vollem Betriebsdruck ohne zusätzlichen Gegenflansch einsetzbar
