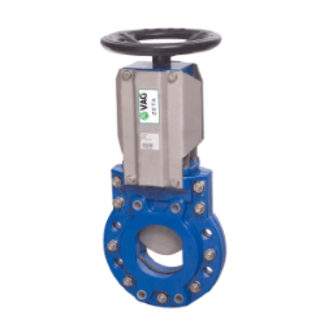

VAG ZETA Plattenschieber DN 150 PN 10 mit Handrad

Der VAG ZETA Plattenschieber DN 150 PN 10 mit Handrad dient zum Absperren von Abwasserleitungen und vergleichbaren industriellen Rohrleitungssystemen. Die weichdichtende Vollflanscharmatur ist beidseitig dichtend und als Einklemm- sowie Endarmatur einsetzbar.

Technische Daten

• Nennweite: DN 150
• Nenndruck: PN 10
• Betätigung: Handrad
• Flanschanschluss nach EN 1092-2, PN 10
• Baulänge nach EN 558, Grundreihe 20 beziehungsweise DIN 3202/K1
• Prüfung nach EN 12266-1, Leckrate A

Ausführung und Funktion

• Vollflanschbauweise als Einklemm- und Endarmatur
• Beidseitig dichtend
• Freier Durchgang
• Integrierte Schaberprofile zur Reinigung der Schieberplatte
• Querdichtung im eingebauten Zustand nachstell- und austauschbar

Werkstoffe

• Gehäuse, Lagerplatte und Druckstück aus Gusseisen GG25 beziehungsweise EN-GJL-250
• Schieberplatte aus Edelstahl 1.4571 beziehungsweise Edelstahl A4
• Spindel der A4-Ausführung aus Edelstahl 1.4057
• U-Bügel- und Querdichtung aus Elastomer NBR
• Gusseisenteile mit Epoxid-Beschichtung

Einsatzbereich

Geeignet zum Absperren von Abwasserleitungen sowie für Anwendungen in Abwasseranlagen, Staudämmen, Kraftwerken und industriellen Rohrleitungssystemen.
