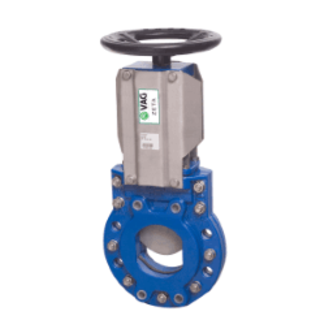

VAG ZETA Plattenschieber DN 80 PN 10 mit Handrad

Der VAG ZETA Plattenschieber DN 80 PN 10 mit Handrad dient zum Absperren von Abwasser, Schlämmen, Brauchwasser und nicht aggressivem Oberflächenwasser. Die beidseitig dichtende Armatur ist für den Einbau zwischen Rohrleitungsflanschen sowie als Endarmatur vorgesehen.

Technische Daten

• Nennweite DN 80
• Nenndruck PN 10
• Bedienung über Handrad
• Nichtsteigende Spindel
• Beidseitige Absperrung und Dichtheit
• Flanschanschluss nach EN 1092-2, PN 10
• Baulänge nach EN 558, Grundreihe 20
• Dichtheitsprüfung nach EN 12266-1, Leckageklasse A
• Maximaler beidseitiger Betriebsüberdruck 10 bar

Ausführung und Materialien

• Vollflanschbauweise für Zwischenflansch- und Endarmaturmontage
• Integriertes Abstreifersystem zur Reinigung der Schieberplatte
• Gehäuseteile aus Grauguss EN-GJL-250
• Epoxidbeschichtete Gehäuseoberfläche
• Schieberplatte aus Edelstahl 1.4571
• U-Dichtung und Querdichtung aus NBR
• Spindelmutter aus Messing
• Verbindungsteile aus Edelstahl A2

Einsatzbereich

Geeignet für Anwendungen in Abwasseranlagen, Dämmen, Kraftwerken und industriellen Anlagen. Die zulässige Medientemperatur beträgt bis zu 50 °C.
