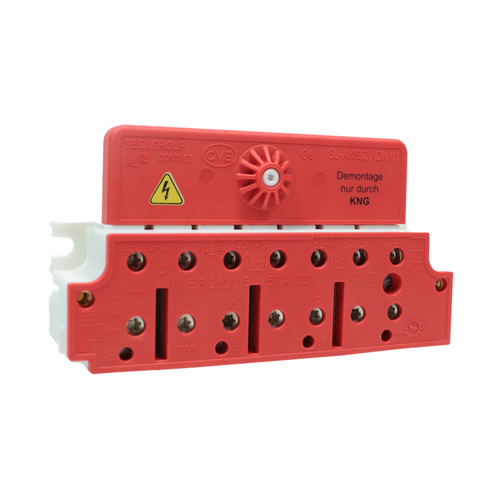

Zählersteckleiste 3P+1N 80 A 1N ohne Tarifanschluss E-TERM

Die E-TERM Zählersteckleiste ist für dreiphasige Zähleranlagen mit Neutralleiter in Salzburg, Kärnten und Burgenland vorgesehen. Sie eignet sich für Smartmeter und Energiezähler und verfügt über montierte System-Zählerstifte sowie Berührungsschutz.

Technische Daten

• Ausführung: 3P+1N
• Variante: 1N ohne Tarifanschluss
• Nennstrom: 80 A
• Prüf-Überlaststrom: 128 A für 2 Stunden
• Betriebsspannung: 400 V AC, 50 Hz
• Leiterquerschnitt: 2,5 bis 35 mm²
• Geeignet für starre Leiter sowie flexible Leiter mit Aderendhülse
• Einstecktiefe der Leiter: 16 bis 18 mm
• Abmessungen: 135 × 74 × 35 mm
• Schutzart nach Montage aller Systemkomponenten einschließlich Abdeckhaube: IP2XC
• Umgebungstemperatur: -30 °C bis +65 °C

Anschluss und Montage

• Anzugsmoment der Zählerstifte: 5 Nm
• Anzugsmoment der Leiteranschlüsse: 5,5 Nm, bei mehrdrähtigen Leitern 6 Nm
• Antriebswerkzeug für Klemmschrauben: Torx 25
• Material: halogenfreier Kunststoff PA 66 V0
• Maximale Verlustleistung: unter 2,8 W

Einsatzbereich

Die Zähleranschlussklemme ist für die Montage in Zählerplätzen und Zählerverteilungen für Smartmeter und Energiezähler ausgelegt. Der integrierte Berührungsschutz und die montierten System-Zählerstifte unterstützen einen spannungsunterbrechungsfreien Zählerwechsel.
