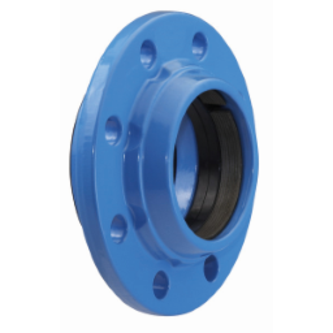

Spezialflansch Figur 7601 schubgesichert DN 100 für Stahlrohr Ø 114 mm HAWLE

Der schubgesicherte HAWLE Spezialflansch Figur 7601 dient zur Herstellung einer abgedichteten und gegen axiales Verschieben gesicherten Flanschverbindung an Stahlrohrleitungen. Die Verbindung ist demontierbar und für den Einsatz in Wasserleitungsanlagen vorgesehen.

Technische Eigenschaften

• Schubgesicherte Flanschverbindung
• Gleichzeitige Abdichtung und Aufnahme axialer Kräfte
• Geeignet für Stahlrohre nach EN 10220
• Flanschabmessungen gemäß EN 1092-2
• Demontierbare Verbindung
• Aufnahme eines Abstands oder eines schräg geschnittenen Rohrendes bis etwa 15 mm zum Gegenflansch

Ausführung und Werkstoffe

• Flansch aus epoxy-pulverbeschichtetem Sphäroguss
• Klemmring aus gehärtetem Stahl
• Gummimanschette aus Elastomer
• Druckring aus epoxy-pulverbeschichtetem Sphäroguss
• Dichtung aus Elastomer

Verbindung

• 8 Schrauben mit Gewinde M16
• Ausgelegt für Nenndruck PN 10/16 gemäß Artikeldaten
